高品質、短納期を可能にするAPC、WPCを搭載した設備に加え、
切削加工のスケジュール管理として牧野フライス製の「μCell　Ex-pert」を導入することで、
段取り時間や机上でのデータ編集時間を大幅に削減し、生産性の向上を実現しています。

  • グラファイト電極
    加工とは

    グラファイト電極加工とは、型彫放電加工に使用するグラファイト電極製作のことです。グラファイトは優れた導電性、耐熱性、機械加工性、耐蝕性、潤滑性などの特長から、放電加工用電極材として出色の素材で、当社では、プラ型やダイカスト型をはじめとする精密な製品形状用電極や細リブ、深リブ、冷却用形状溝、スピーカー用カバーなど、あらゆる電極に対応しています。

  • グラファイト電極
    加工のメリット

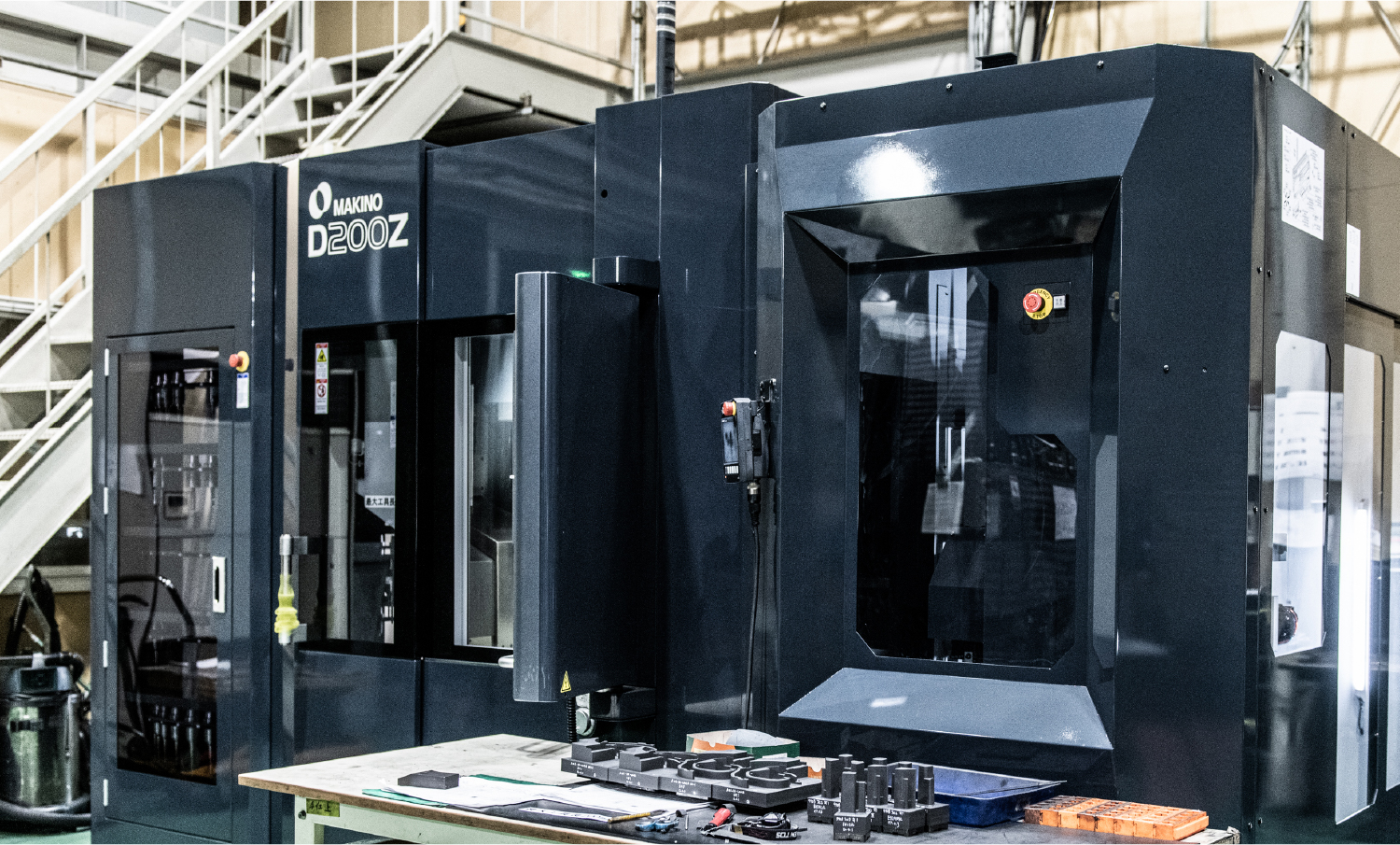

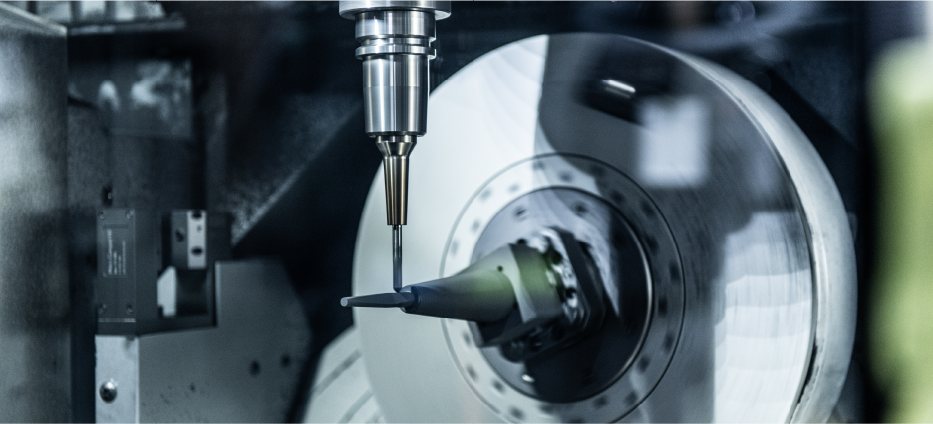

    炭素を主成分とする粉末焼結体の脆性材料であるグラファイトは、チッピングなどによる工具寿命の低下やワークの欠けが懸念されますが、当社のマシニングセンタは、加工エリアを完全に密封する全閉スプラッシュガードを組み込んだグラファイト電極専用加工機を使用しているため、グラファイト粉塵の漏れを防止。工場環境を常にクリーンに保つことができることはもちろん、スピード、精度、柔軟性にも優れています。
無人加工。チャレンジ720H!

グラファイト切削ではバリが発生しないため、銅材で製作する時のようなバリ取り
の作業が不要となり、自動化が可能となります。また、当社で製作する放電加工用
の電極には、その90％以上で超緻密・精密電極用グラファイトを使用。微細な深リ
ブでも曲がらず加工できることに加え、システム3Rのマクロを活用することで、
マシニング加工から検査、放電加工にいたるまで、高精度な放電加工をATCでスムーズに対応し、無人加工も可能にしています。

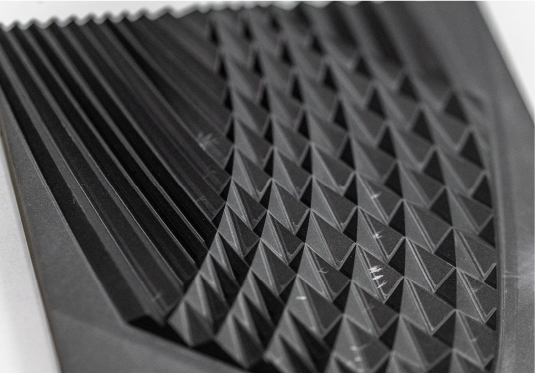

  • 微細形状でもCADデータに対して忠実に再現し、電極化が出来ます。
    高精度の電極を提供する事で高精度な放電加工を実現します。(最小工具径：Φ0.1)

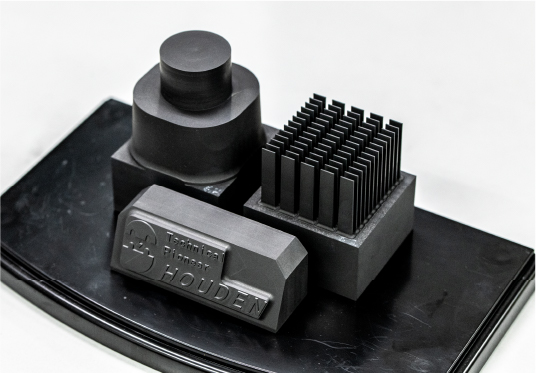

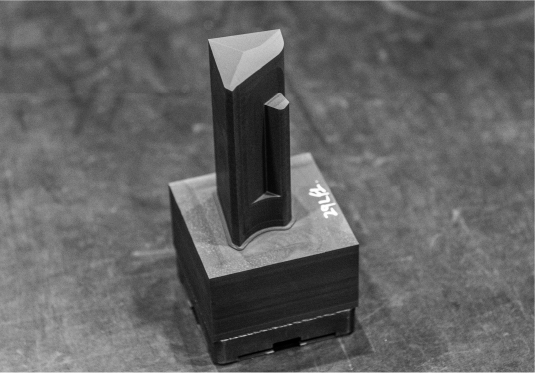

  • 穴加工用、深リブ加工用、文字加工用など、あらゆる放電加工用の電極を高精度かつ短納期で製作可能です。

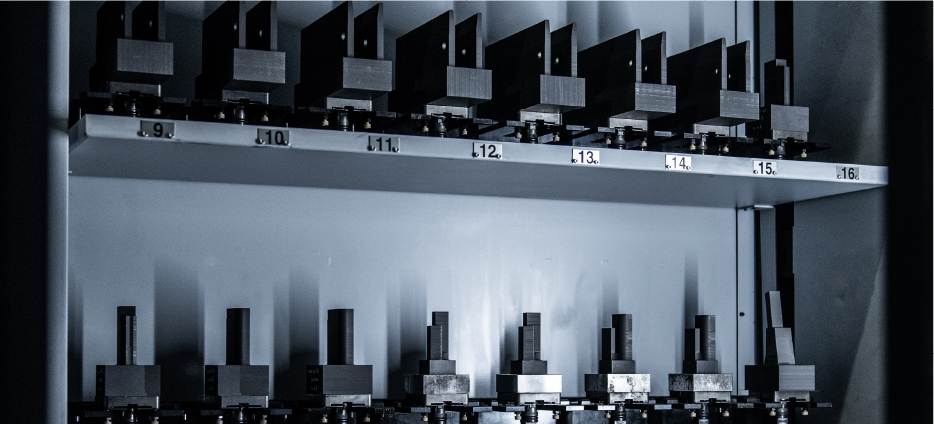

  • SYSTEM-3RのMACRO-SYSTEMを活用し、多種多様な形状電極をWPSを装備した設備で多数個でも短納期が可能です。
    もちろん、粗・仕上げや、本図（Ｒ）と対称（Ｌ）でも1度に連続して加工出来ます。

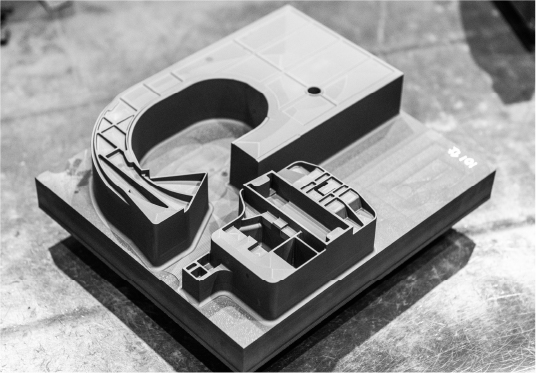

  • 金型のCAV・COR共に製品形状を全面放電加工するような電極でも、部分電極でも、製作可能です。
    大きな製品形状では、最適な分割方法ご提案させていただき、高品位な放電加工の実現をお手伝いさせていただきます。
